منبع کویلی و دوجداره
منبع کویلی و دوجداره در سیستم‌های حرارت مرکزی مانند موتورخانه، وظیفه تامین آبگرم مصرفی (بهداشتی) را بر عهده دارند. این منبع‌ها در ابعاد و ظرفیت‌های مختلف به‌صورت عمودی و افقی بر اساس نیاز مصرف‌کننده ساخته می‌شود.
منبع کویلی و دوجداره به‌اندازه ظرفیت خود (برای مثال 500 لیتر) آبگرم را در خود ذخیره نگه می‌دارد. به همین دلیل در مواقعی که سیستم موتورخانه به دلیل قطع برق یا سوخت خاموش می‌شود آبگرم به میزان ذخیره شده در دسترس می‌باشد.
ویژگی‌های منبع کویلی و دوجداره
همانطور که اشاره شد ذخیره آبگرم مهمترین مزیت این منبع‌ها می‌باشد در صورت استفاده از مبدل صفحه‌ای با خاموش شدن موتورخانه آب گرم نیز قطع می‌شود.
- قابلیت تعمیر و داشتن گارانتی
یکی دیگر از مزیت‌های دیگر منبع کویلی و دوجداره قابلیت تعمیر و رسوب برداری آسان آن می‌باشد. همچنین گارانتی عدم سوراخ‌شدگی منبع تا مدت‌زمان مشخص یکی از موارد اطمینان‌بخش در زمان خرید می‌باشد که در مبدل‌های صفحه‌ای به‌ندرت دیده می‌شود.
- تولید در ظرفیت مختلف
همانطور که اشاره شد منبع کویلی و دو جداره باتوجه‌به نیاز مصرف‌کننده در ظرفیت‌های 200 تا 10000 لیتری عرضه می‌شود. بر اساس محیط نصب این منبع‌ها در دو مدل ایستاده و افقی ساخته شده که مدل ایستاده دارای پایه و مدل افقی بدون پایه تولید می‌شوند.
- عدم نیاز به پمپ جداگانه
برخلاف مبدل‌های صفحه‌ای که برای کارکرد خود حتما نیاز به پمپ سیرکولاتور جداگانه دارند، منبع‌های دوجداره و کویلی بدون پمپ نیز کار می‌کنند. البته به‌منظور افزایش راندمان در منبع‌های بزرگ نیز احتمال به‌کارگیری پمپ وجود دارد ولی در صورت خرابی آن عملکرد منبع مختل نمی‌شود.
نحوه کار منبع کویلی
منبع کویلی از یک مخزن استوانه‌ای‌شکل ساخته شده است که درون آن یک یا چند کویل آبگرم از جنس مس یا فولاد قرار گرفته است. آب گرم شده توسط دیگ موتورخانه وارد کویل شده و به طور غیرمستقیم آب سرد داخل مخزن را به‌تدریج گرم می‌کند.

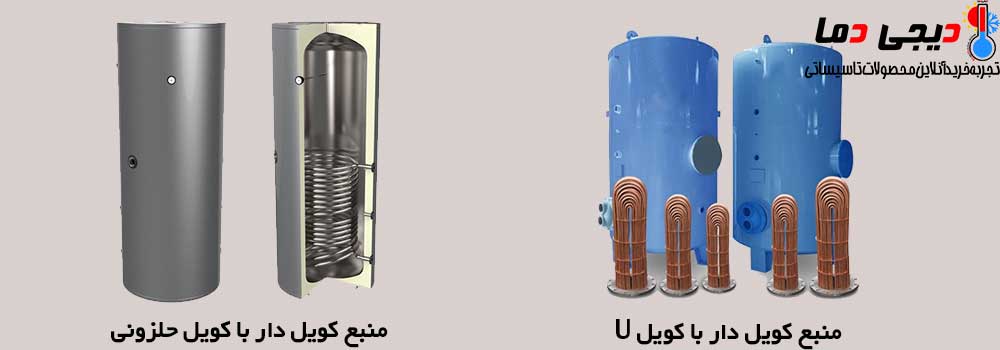

تعداد و شکل کویل باتوجه‌به نوع کاربری، ظرفیت منبع و درخواست مصرف‌کننده متفاوت می‌باشد. به‌طورکلی در منبع کویل دار از کویل U شکل به تعداد مشخص و یا حلزونی (Helical) استفاده می‌شود.
در کویل حلزونی عبور جریان آب از یک مسیر امکان‌پذیر است به همین دلیل در صورت خرابی آن عملکرد منبع کویلی مختل می‌شود. در کویل U شکل به دلیل تعداد زیاد این مسیرها همچنین مشکلی به وجود نمی‌آید.
از منبع کویلی علاوه بر آبگرم از بخار آب نیز می‌توان استفاده کرد. برای این کار باید از کویل مخصوص با فشار کاری بالا استفاده کرد.
نحوه کار منبع دوجداره
منبع دوجداره از دو مخزن استوانه‌ای ساخته شده که یکی از آنها در داخل دیگری قرار گرفته است. در منبع دوجداره آب سرد در جداره داخلی (استوانه داخلی) جریان داشته و آب گرم شده توسط موتورخانه در جداره بیرونی قرار دارد.
به دلیل اختلاف دمای این دو مایع انتقال حرارت انجام شده و آب سرد به‌تدریج گرم می‌شود. به دلیل نحوه کار منبع دوجداره، فقط به‌صورت افقی قابل نصب می‌باشد که در زمان خرید باید به آن توجه کرد.

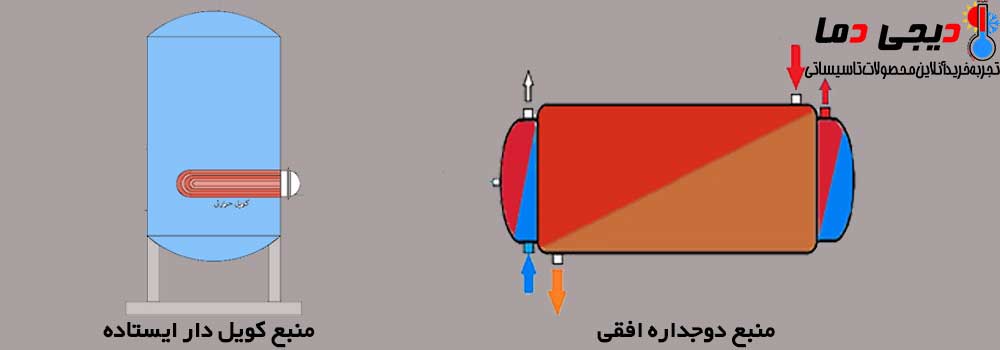

مقایسه منبع کویلی و دوجداره
- سرعت گرم‌کردن
از نظر سرعت گرم‌کردن آب در مصرف طولانی‌مدت منبع کویلی به دلیل استفاده از کویل مسی عملکرد بهتری دارد. اما در منبع دوجداره زمان بیشتری طول می‌کشد تا آب منبع به درجه حرارت مطبوع برسد.
- ماندگاری و طول عمر
منبع دوجداره به دلیل سطح انتقال حرارت بیشتر و از همه مهمتر گرمایش غیرمستقیم، به‌ندرت رسوب می‌گیرد و نیازی به شستشو با اسید ندارد. به همین دلیل از طول عمر بالاتری در مقایسه با مدل کویلی برخوردار است.
- قیمت تمام شده
منبع کویلی در مقایسه با منبع دوجداره قیمت بالاتری دارد آن هم به دلیل استفاده از کویل مسی می‌باشد. همانطور که می‌دانیم مس به دلیل رسانایی بالای برق و حرارت قیمت بالاتری از ورق فولادی گالوانیزه دارد به همین دلیل منبع کویلی قیمت بیشتری دارد.
نحوه انتخاب منبع مناسب
برای انتخاب ظرفیت مناسب منبع کویلی یا دوجداره متناسب با محیط خود، نیاز به ظرفیت دیگ، نوع و تعداد وسایل مصرف‌کننده آب گرم می‌باشد. محاسبه ظرفیت منبع امری زمان بر و نیازمند استفاده از نرم‌افزارهای مهندسی می‌باشد.
جهت دریافت مشاوره و قیمت منبع کویلی و دوجداره با همکاران ما در فروشگاه اینترنتی دیجی دما در ارتباط باشید.
نکات مهم در زمان خرید
مهمترین نکته در زمان خرید منبع آبگرم دوجداره یا کویلی پس از انتخاب ظرفیت، تعیین ضخامت ورق گالوانیزه آن می‌باشد. منبع کویلی با یک عدد (برای مثال منبع کویلی ورق 5) و منبع دوجداره با دو عدد (برای مثال 3-5) که نشان‌دهنده ضخامت جداره‌های آن است مشخص می‌شود.
- بررسی ابعاد منبع
در زمان خرید یا تعویض منبع آبگرم دوجداره یا کویلی باید ابعاد منبع را با ابعاد درب ورودی موتورخانه و محل قرارگیری آن بررسی کنید. در بعضی موارد موتورخانه کوچک می‌باشد که راه‌حل آن استفاده از دو منبع کوچک به‌جای یک منبع بزرگ است.
- نصب تجهیزات کنترلی
به‌منظور افزایش ایمنی و کاهش میزان خطرات احتمالی حتما از تجهیزات کنترلی مانند شیر اطمینان فشار استفاده کنید. همچنین بهتر است از شیر یک‌طرفه در ورودی آب سرد و خروجی آب گرم استفاده کنید.
- استفاده از عایق
بهتر است برای افزایش راندمان و کاهش میزان هدررفت انرژی منبع‌های دوجداره و کویلی را به طور کامل عایق‌بندی کنید.
