پکیج زمینی
پکیج زمینی یکی از تجهیزات گرمایشی مستقل میباشد که ظرفیت گرمایشی بالاتری نسبت به پکیج دیواری دارد. تامین آب گرم فراوان به همراه گرمایش محیط، ابعاد مناسب و همچنین صدای کم در زمان کار از مزیت های استفاده از پکیج زمینی در مقایسه با موتورخانه میباشد.
این پکیج ها عملکردی شبیه موتورخانه مرکزی دارند و شامل دیگ، مشعل، منبع یا مبدل میباشند. قابلیت اتصال به انواع سیستم های گرمایشی مانند رادیاتورها، سیستم های گرمایش از کف، داکت اسپلیت و فن کویل مهمترین تفاوت این سیستم با پکیج دیواری میباشد.
انواع پکیج زمینی
این محصولات از نظر سوخت مصرفی به پکیج زمینی گازی، گازوئیلی، دوگانه سوز و برقی تقسیم میشوند. پکیج برقی از المنت و دیگر مدلها از مشعل اتمسفریک و یا دمنده برای گرم کردن آب استفاده میکنند.
- پکیج زمینی مشعل دار و بدون مشعل
برخی از مدلهای پکیج زمینی گازی همانند پکیج دیواری از مشعل اتمسفریک در داخل پکیج استفاده میکنند. این پکیج ها که حداکثر تا ظرفیت 171000 کیلوکالری بر ساعت ساخته میشوند صدای کمتری تولید کرده و استفاده از آن داخل واحد مسکونی مشکلی ندارد.
پکیج زمینی گازوئیلی و دوگانه سوز به همراه پکیج گازی ظرفیت بالا برای گرمایش نیاز به مشعل دارند. این پکیج ها به دلیل ظرفیت بالا قابلیت استفاده در محیطهای بزرگتر مانند ساختمان مسکونی تا سه طبقه، محیطهای تجاری و اداری را دارد.
- پکیج زمینی مخزندار و بدون مخزن

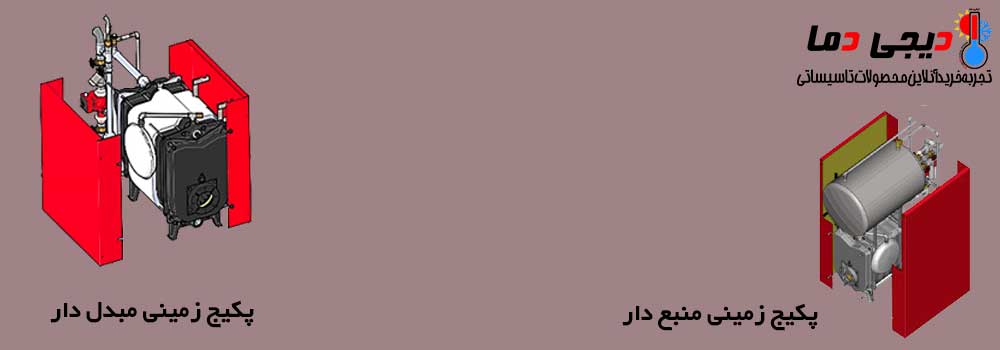

برای تهیه آب گرم مصرفی، این پکیج ها از دو روش منبع کویل دار و یا مبدل صفحهای استفاده میکنند. پکیج زمینی مخزن دار همانند موتورخانه از یک منبع کویلی برای تولید آب گرم استفاده میکند. ظرفیت این منبع در مدلهای مختلف از 20 تا 160 لیتر میباشد که مهمترین مزیت آن تامین آبگرم در زمان قطع گاز و برق میباشد.
پکیج زمینی بدون مخزن مانند پکیج دیواری از مبدل صفحهای برای تامین آبگرم استفاده میکند. کاهش فضای اشغال شده و تامین آبگرم لحظهای و فراوان از ویژگیهای این مدل میباشد.
- پکیج زمینی فن دار و بدون فن
بر اساس قوانین ساختمان استفاده از فن برای خروج دود وسایل گرمایشی که در داخل واحد مسکونی و اداری نصب میشود الزامی میباشد. به همین دلیل این پکیج ها در دو نوع فن دار و بدون فن ساخته میشوند که باتوجهبه محیط نصب یکی از آنها مورد استفاده قرار میگیرد.
- پکیج زمینی چگالشی
پکیجهای چگالشی به دلیل استفاده از مشعل مخصوص (premix) و استفاده از حرارت خروجی از دودکش دارای راندمان حرارتی بالایی میباشند. این پکیج ها قیمت بالاتر و هزینه نگهداری بیشتری نسبت به مدلهای دیگر دارد.
پکیج زمینی با دیگ چدنی یا فولادی
همانطور که اشاره شد این پکیج ها از دیگ آبگرم فولادی یا چدنی استفاده میکند که در ادامه ویژگی هر یک را بیان میکنیم.
- پکیج زمینی با دیگ چدنی
پکیجهای دارای دیگ چدنی وزن بیشتر و ابعاد بزرگتری دارند که در زمان نصب و حملونقل باید به آن توجه کرد. مقاومت در برابر شرایط آبوهوایی مختلف و زنگ نزدن همچنین عدم رسوب آب در آن از ویژگیهای پکیج دیگ چدنی میباشد.
- پکیج زمینی با دیگ فولادی
پکیجهایی که از دیگ فولادی استفاده میکنند از راندمان بالاتری برخوردار بوده و تقریبا محدودیتی از نظر ظرفیت حرارتی ندارند. این پکیج ها ابعاد کوچک و وزن پایینتری دارند ولی در برابر رسوب آب حساس میباشند.
تفاوت پکیج زمینی و دیواری
مهمترین فرق پکیج زمینی و دیواری در ظرفیت حرارتی و نحوه نصب آنها میباشد. بالاترین ظرفیت حرارتی برای پکیجهای دیواری 40 کیلووات (34400 کیلوکالری بر ساعت) میباشد درصورتیکه در مدلهای زمینی تا 550000 کیلوکالری بر ساعت نیز میرسد.
نحوه تامین آبگرم یکی دیگر از تفاوتهای پکیج زمینی و دیواری میباشد. در پکیج دیواری بهمحض بازشدن شیر آب سیستم گرمایش محیطی قطع شده و فقط آبگرم مصرفی تولید میشود. درصورتیکه از فن کویل یا داکت اسپلیت برای گرمایش محیط استفاده میکنید، پس از بازشدن شیر آب بهمرور باد خنک ایجاد میشود.
در مدل زمینی به دلیل جدا بودن سیستم آبگرم مصرفی با سیستم گرمایشی همچنین مشکلی به وجود نمیآید و بهراحتی میتوان از وسایل گرمایشی دمنده مانند فن کویل ها و داکت اسپلیتها استفاده کرد. همچنین به دلیل استفاده از پمپ قویتر، قابلیت گرمایش تعداد وسایل بیشتری را به صورت همزمان دارد.
نحوه کار
عملکرد پکیج زمینی شباهت زیادی به نحوه کار دیگ و مشعل موتورخانه مرکزی دارد. پس از روشن شدن مشعل و تولید حرارت، آب در گردش داخل دیگ گرم میشود. آب گرم شده در داخل دیگ توسط پمپ در وسایل گرمایشی، مبدل و یا منبع کویلی گردش میکند.
مبدل یا منبع کویلی وظیفه تولید آبگرم مصرفی (بهداشتی) را دارد. پس از رسیدن دمای آب به مقدار تنظیم شده توسط ترموستات مشعل خاموش میشوند.
مقایسه با موتورخانه
همانطور که اشاره شد پکیج زمینی ساختاری شبیه موتورخانه دارد یعنی شامل دیگ، مشعل، پمپ، ترموستات و منبع آبگرم یا مبدل میشود. در ظرفیتهای مشابه استفاده از نوع زمینی مزیت بیشتری در مقایسه با موتورخانه مرکزی دارد که در ادامه به آنها اشاره میکنیم.
- عدم اشغال فضای زیاد و استقلال هر واحد
- مصرف پایین سوخت و برق
- عملکرد با صدای کمتر
- تعمیرات و هزینه نگهداری پایینتر
نکات زمان خرید
در زمان خرید پکیج زمینی بهتر است به نکات زیر توجه شود تا بهترین پکیج باتوجهبه
خود را انتخاب کنید.
- محل نصب
محل نصب پکیج زمینی را قبل از خرید تعین کنید چراکه برخی از مدلها داخل محیط نصب نمیشوند و یا حتما باید مدل فن دار آن را تهیه کرد تا اداره گاز آن را تایید کند. محل قرارگیری دودکش و ارتفاع آن نیز بسیار مهم می باشد که باید به آن نیز توجه کرد.
- انتخاب سوخت مصرفی و نوع مشعل
نکته دیگری که باید به آن توجه کنید نوع سوخت مصرفی و مشعل هر پکیج میباشد. پکیج زمینی مشعل دار از سوخت گاز شهری استفاده میکند و برای استفاده از گاز مایع (کپسولی) باید تغییراتی در سیستم سوخ رسانی آن انجام شود.
در پکیج زمینی بدون مشعل باید بهصورت جداگانه و بر اساس سوخت در دسترس و ظرفیت پکیج مشعل مناسب خریداری و نصب شود.
- نحوه تامین آبگرم
همانطور که اشاره شد این پکیج ها از دو روش منبع کویلی و مبدل صفحهای برای تامین آبگرم مصرفی استفاده میکند. پکیجهای دارای منبع کویلی ابعاد بزرگتری نسبت به نوع مبدل دار دارند. به جنس منبع کویلی نیز باید توجه کرد، منبع کویلی استیل راندمان و طول عمر بالاتری نسبت به منبع با ورق گالوانیزه دارد.
- اتصال به سیستم های جانبی
برخی از پکیجهای زمینی برای کاربریهای خاصی طراحی و ساخته میشوند که در صورت نیاز میتوان از آنها نیز استفاده کرد. برای مثال مدلهای قابل اتصال به سیستم گرمایش از کف و یا مدلهای دارای پمپهای اینورتر نمونههایی از آن میباشد.
انتخاب ظرفیت
برای انتخاب ظرفیت پکیج به طور حدودی میتوان مجموع متراژ بنا را در عدد 140 (برای مناطق سردسیر 170) ضرب کرد. این روش برای محاسبه سرانگشتی و تقریبی با شرط یک سرویس بهداشتی و حمام استفاده میشود.
در قسمت مشخصات هر محصول، محدوده متراژ مناسب برای استفاده از هر پکیج طبق کاتالوگ ذکر شده است که میتوان از آن هم استفاده کرد.
برندها
در حال حاضر شرکتهای زیادی اقدام به فروش پکیج زمینی میکنند که معتبرترین آنها شرکت ایران رادیاتور (دیگ فولادی) و شرکت شوفاژکار (دیگ چدنی) میباشد. شرکتهای ایرفو، دابوصنعت، MI3 و کالورپک نیز از دیگر شرکتهای تولیدکننده این دستگاه میباشند.
