فن کویل وسیله ای سرمایشی و گرمایشی است که با عبور آبگرم یا سرد به داخل آن محیط را سرد یا گرم می کند. فن کویل به تنهایی قابلیت کار نداشته و معمولا در کنار چیلر (برای خنک کردن) و دیگ های آبگرم و یا پکیج (برای گرم کردن) استفاده می شوند.

امروزه فن کویل ها علاوه بر تغییر دما، قابلیت تصفیه هوای عبوری و رطوبت زدایی از آن را دارند. از فن کوئل به دلیل تنوع زیاد در منازل مسکونی، محیط های اداری و تجاری، کارخانه ها و سالن های تولید و در بیمارستان ها استفاده می شود.

نحوه کار و عملکرد فن کویل به چه صورت است؟

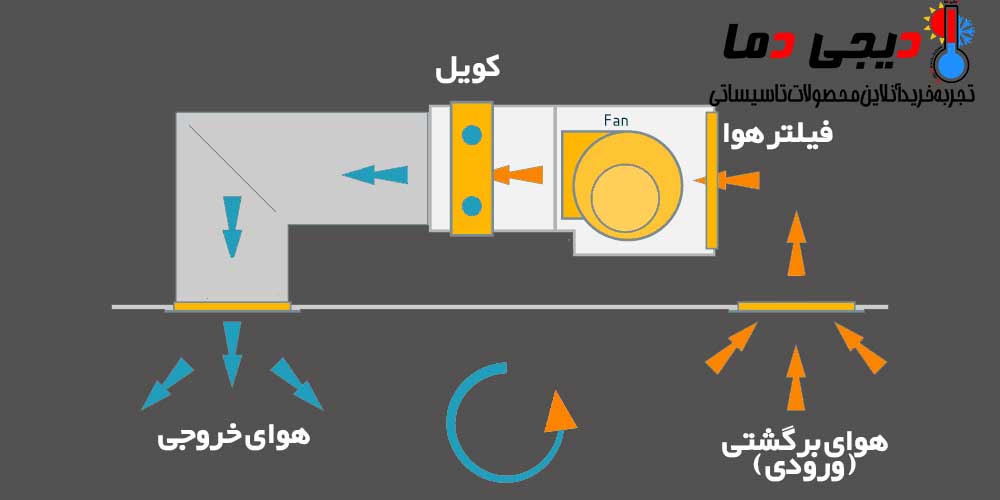

فن کویل در ساده ترین مدل خود از یک مبدل حرارتی و فن تشکیل شده است، فن با انتقال هوای محیط به داخل دستگاه و عبور از کویل، دمای هوا را تغییر می دهد. آبی که در کویل جریان دارد توسط چیلر یا بویلر سرد یا گرم می شود.

پس از روشن شدن الکتروموتور (دینام) فن کوئل پروانه آن به حرکت آمده و هوا را از سمت دریچه ورودی و پس از عبور از فیلتر به سمت کویل انتقال داده که پس از انتقال حرارت از طریق دریچه خروجی به داخل محیط انتقال پیدا می کند.

نحوه-کار-فن-کویل

انواع فن کویل ها

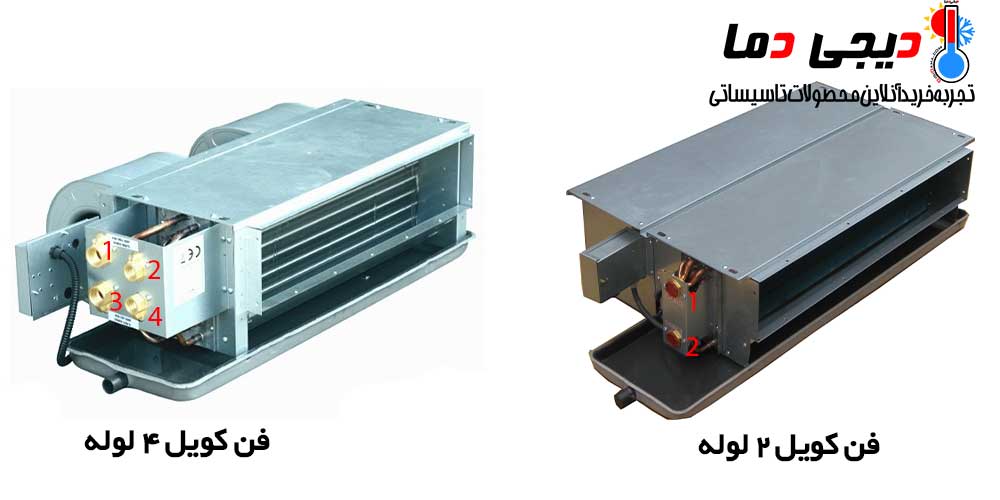

فن کویل ها از نظر ساختاری یا تعداد مسیر لوله آب به دو مدل 2 لوله ای و 4 لوله ای تقسیم می شوند. در مدل های 4 لوله ای همزمان آب گرم و سرد به داخل مبدل حرارتی یا کویل وارد می شود و با توجه به نیاز کاربر محیط را سرد یا گرم می کند.

اما در فن کویل 2 لوله ای که بیشتر مورد استفاده قرار می گیرد فقط یک لوله رفت و برگشت به کویل وجود دارد که با توجه به آب وارد شده به آن محیط را گرم یا سرد می کند. مزیت فن کوئل 4 لوله ای امکان تغییر لحظه ای عملکرد سرمایشی یا گرمایشی آن می باشد ولی در مدل 2 لوله ای و در فصل زمستان که آبگرم در کویل ها جریان دارد فقط می توان از عملکرد گرمایشی فن کویل استفاده کرد.

فن-کویل-دو-لوله-و-چهار-لوله

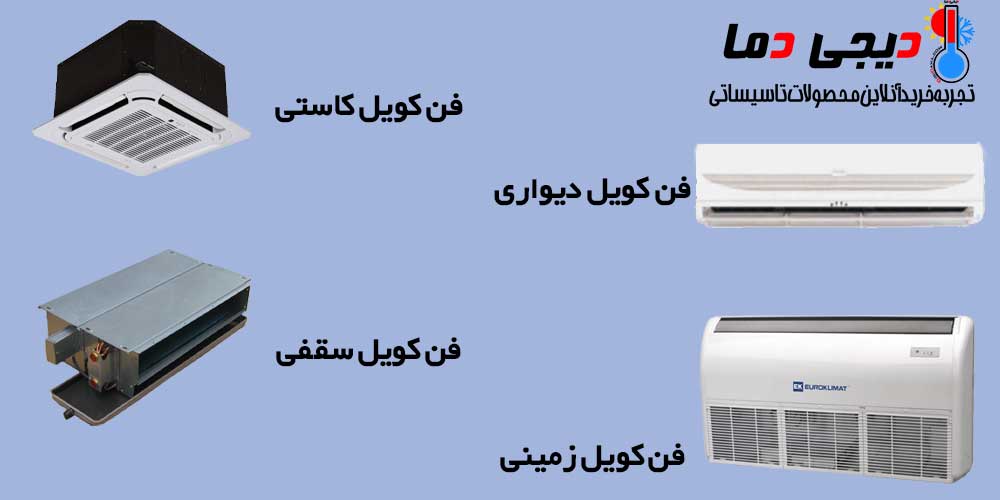

از نظر مکان قرارگیری و نحوه نصب به مدل های زیر تقسیم بندی می شوند.

  • فن کویل زمینی

نوع زمینی را می توان از قدیمی ترین و متداول ترین مدل های فن کوئل دانست که بر روی زمین نصب شده و خروجی هوای آنها از بالا یا به صورت مورب می باشند. جنس بدنه آنها در مدل های قدیمی تر فلزی و در حال حاضر از فایبرگلاس می باشد که به دلیل قیمت مناسب و نصب آسان بیشتر مورد استفاده قرار می‌گیرد.

بزرگترین مشکل این نوع از فن کویل ها اشغال فضای محیط می باشد.

  • فن کویل دیواری یا طرح اسپلیت

نوع دیواری که به فن کویل طرح اسپلیت نیز شناخته می شود همانند کولر گازی بر روی دیوار نصب شده و جدیدترین مدل این دستگاه شناخته می شود. قابلیت پرتاب باد به جهات مختلف، داشتن ریموت کنترل و عدم اشغال فضای زیاد از مهمترین ویژگی های این مدل می باشد.

  • فن کویل سقفی

نوع سقفی به دو دسته روکار و توکار تقسیم می شوند که فن کویل سقفی روکار شبیه نوع زمینی می باشد که بر روی سقف نصب می شود ولی مدل توکار آن داخل سقف نصب شده و به همین دلیل بیشتر مورد استفاده قرار می‌گیرد.

مهمترین مزیت فن کوئل سقفی قیمت پایین تر، عدم اشغال فضای زیاد و همچنین قابلیت اتصال کانال هوای کوتاه می باشد.

  • فن کویل کاستی

این مدل نیز در سقف محیط قرار گرفته و معمولا در محیط های اداری، هتل ها و مراکز تجاری استفاده می شود. فن کویل کاستی به دلیل اشغال فضای کم، قابلیت پرتاب باد در جهات مختلف، ظاهر زیبا و از همه مهمتر قابلیت نصب در نقاط مختلف سقف دارای مزیت بالاتری نسبت به مدل های سقفی دیگر دارد.

این سری در دو مدل یک طرفه و چهار طرفه ساخته می شود و معمولا دارای دمپر برقی و پمپ درین می باشند.

  • فن کویل کانالی

این مدل نیز از نوع سقفی بوده که دارای ظرفیت بالایی بوده و قابلیت نصب با کانال انتقال هوا طولانی را نیز دارد.

انواع-فن-کویل

اجزا فن کویل

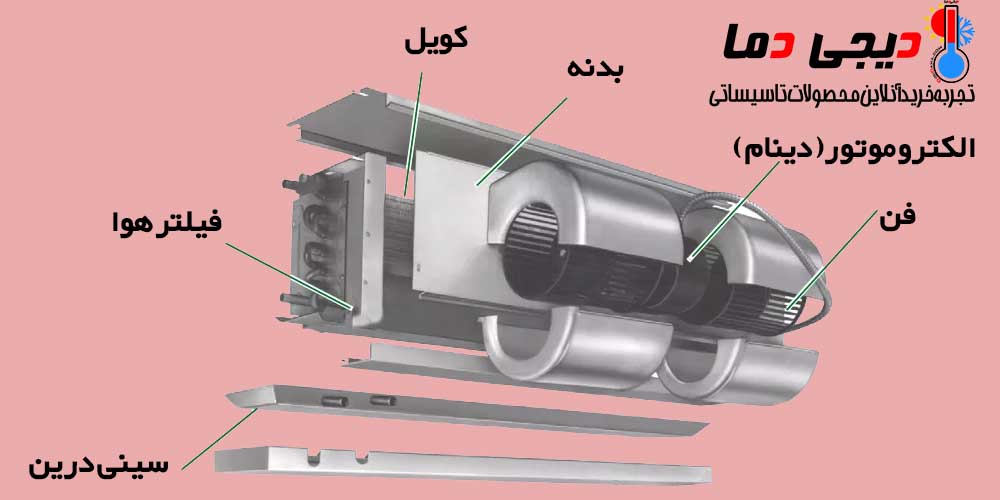

فن کویل ها ساختار پیچیده ای نداشته و مهمترین اجزا آن بدنه، کویل (مبدل حرارتی) و الکتروموتور و فن می باشد که در عکس زیر به تفکیک قابل مشاهده هستند.

بدنه: جنس و کیفیت بدنه برطول عمر محصول تاثیر گذار می باشد، در گذشته بیشتر از بدنه فلزی استفاده می کردند اما در حال حاضر به دلیل کاهش وزن از بدنه فایبرگلاس بیشتر استفاده می کنند.

کویل (مبدل حرارتی): این قسمت مهمترین بخش از یک فن کوئل می باشد که وظیفه انتقال حرارت را بر عهده دارد. جنس لوله های کویل از لوله مسی می باشد که توسط شبکه ای از فین های آلومینیومی مقاوم در برابر خوردگی احاطه شده اند.

تعداد ردیف کوئل و سایز لوله مسی از عوامل تاثیر گذار در کیفیت فن کویل می باشد.

دینام و فن: الکتروموتور و فن تاثیر زیادی در میزان هوای تولیدی و صدای فن کوئل دارد، معمولا دینام یا موتور استفاده شده در این دستگاه ها سه دور بوده و دارای دور کم، متوسط و زیاد می باشند.

جنس فن نیز از اهمیت بالایی برخوردار است درگذشته از فن (پروانه) های فلزی استفاده می شد که امروزه به دلیل کاهش وزن و سروصدا از پلاستیک مخصوص مقاوم در برابر حرارت و تغیر فرم استفاده می شود.

فیلتر: به منظور تصفیه نسبی هوا و کاهش گرد و خاک محیط از فیلتر های آلومینیومی و در موارد خاص از فیلتر های کاغذی استفاده می شود.

سینی درین (تخلیه): در زمان کار فن کویل در حالت سرمایشی به دلیل جذب بخار آب موجود در هوا توسط کویل عمل تقطیر انجام می پذیرد و قطرات آب بر روی آن جریان پیدا می کند. این قطرات در سینی درین جمع آوری شده و از طریق لوله درین از فن کوئل خارج می شود.

ترموستات: وظیفه ترموستات سنجش دمای محیط و کنترل وضعیت عملکردی دستگاه می باشد که در برخی از مدل ها باید به صورت جداگانه خریداری شود.

اجزا-فن-کویل

نکات مهم در زمان خرید

برای خرید فن کویل علاوه بر انتخاب ظرفیت مناسب با محیط و نوع آن باید به موارد زیر توجه کرد تا در هنگام نصب و استفاده از آن با مشکلی مواجه نشود.

  • سایز و تعداد لوله مسی در کویل

ضخامت لوله مسی استفاده شده در کویل در ظرفیت حرارتی و طول عمر فن کوئل بسیار تاثیر گذار می باشد. معمولا از سایز 3/8 اینچ در کویل ها استفاده می شود، در صورتی که از لوله با ضخامت کمتری استفاده شده باشد علاوه بر راندمان پایین تر احتمال سوراخ شدن آن نیز بیشتر می شود.

علاوه بر ضخامت لوله مسی تعداد ردیف استفاده شده در کویل نیز در ظرفیت حرارتی تاثیر می گذارد، در حالت عادی و برای کاربری خانگی و اداری از 2 یا 3 ردیف لوله مسی استفاده می کنند.

  • جنس فن

همانطور که اشاره شد جنس فن در میزان صدا و وزن فن کویل تاثیر گذار می باشد، در حال حاضر از دو نوع فن فلزی و پلاستیکی استفاده می شود که هر کدام مزایای خود را دارند. فن فلزی به دلیل جنس خود از استحکام بالاتری برخوردار است ولی قیمت بالاتری داشته و بالانس کردن آن جهت کاهش سر و صدا سخت می باشد.

فن پلاستیکی که با الیاف پلی آمید مقاوم شده باشد سبک تر بوده و صدای کمتری نیز تولید می کند.

  • پمپ درین

در صورتی که مکان نصب فن کوئل تا محل خروجی آب درین فاصله زیادی دارند باید از پمپ درین استفاده کرد تا آب تقطیر شده از رطوبت هوا را به سمت خروجی انتقال دهد در غیر این صورت سینی درین سر ریز شده و محیط را خیس می کند.

  • گارانتی و خدمات پس از فروش

خدمات پس از فروش و گارانتی یکی از مهمترین آیتم ها در زمان خرید فن کویل می باشد. مدت زمان ضمانت و خدمات پس از فروش تضمین کننده تامین قطعه می باشد.

  • محل قرارگیری لوله ها (چپ و راستی)

نکته مهم دیگری که بیشتر در فن کویل های زمینی نمود پیدا می کند محل قرارگیری و اتصال لوله ها به دستگاه می باشد که در زمان خرید باید به آن توجه کرد. منظور از چپ و راستی دستگاه محل نصب فن کوئل می باشد برای مثال زمانی که از روبرو به لوله ها نگاه می کنید اگر سمت راست دستگاه قرار گرفت مدل راست و اگر سمت چپ فن کوئل قرار گرفت مدل چپ را انتخاب می کنید.

نحوه انتخاب

انتخاب فن کویل به شرط محاسبه ظرفیت مناسب کار نسبتا راحتی می باشد، به دلیل تنوع در مدل های مختلف و شرکت های تولید کننده، مصرف کننده از قدرت انتخاب بالایی برخوردار است.

فن کوئل را بر اساس ظرفیت هوادهی دسته بندی می کنند برای مثال مدل 300 سی اف ام قابلیت هوادهی تا 300 فوت مکعب بر دقیقه را دارد. محاسبه ظرفیت مورد نیاز برای هر محیط نیاز به انجام محاسبات ریاضی و استفاده از نرم‌افزارهای مهندس دارد ولی با استفاده از جدول زیر به صورت حدودی می توان ظرفیت مورد نیاز را انتخاب کرد.

جهت دریافت مشاوره و محاسبه ظرفیت مورد نیاز فن کویل خود با همکاران ما در فروشگاه اینترنتی دیجی دما در ارتباط باشید.

متراژ حدودیظرفیت فن کوئل
12 متر مربع200 CFM
20 متر مربع300 CFM
28 متر مربع400 CFM
40 متر مربع600 CFM
56 متر مربع800 CFM
70 متر مربع1000 CFM
80 متر مربع1200 CFM
95 متر مربع1400 CFM
110 متر مربع1600 CFM

پس از انتخاب ظرفیت دستگاه نوبت به انتخاب نوع آن یعنی زمینی، دیواری و سقفی می رسد که با توجه به شرایط محیطی خود یکی از آنها را انتخاب کنید.

نصب فن کویل

برای نصب فن کویل معمولا نیازی به تجهیزات خاصی نداشته و با اتصال لوله ها و نصب ترموستات دستگاه کار می کند ولی برای مدل های سقفی توکار در صورت نداشتن پلنیوم (قابی که دستگاه درون آن قرار می گیرد) باید آن را به صورت جداگانه خریداری کرد.

تفاوت فن کویل و کولر گازی

همانطور که اشاره شد فن کویل ها برای عملکرد خود نیاز به یک وسیله سرمایشی یا گرمایشی جداگانه دارند تا آب گرم و سرد را در اختیار دستگاه گذاشته تا دمای هوا را تغییر دهد.

بنابراین فن کوئل به خودی خود سرمایش و گرمایشی نداشته و فقط به عنوان واسطه عمل می کند مانند رادیاتور در سیستم گرمایشی منازل با این تفاوت که قابلیت پرتاب باد را نیز دارد.

اما کولر گازی با کمک کمپرسور خود به تنهایی و مستقل از دیگر وسایل دمای محیط را تغییر می دهد. باید به این نکته توجه کرد که این دو دستگاه را نمی توان به جای هم استفاده کرد چراکه یکی با گاز مبرد کار می کند و دیگری از آب برای سرد و گرم کردن استفاده می کند.

مزایا استفاده از فن کویل

  • قابلیت سرمایش و گرمایش سریع محیط
  • قابلیت تنظیم دمای مختلف برای هر اتاق
  • تنوع زیاد در مدل ها
  • عدم نیاز به لوله کشی مسی
