پمپ سیرکولاتور
پمپ سیرکولاتور نوعی از پمپ آب میباشد که در سیستمهای بسته وظیفه گردش آب را بر عهده دارد. این پمپ ها در کاربریهای مختلفی مورداستفاده قرار میگیرند که یکی از آنها سیستم گرمایش شوفاژ و یا پکیج میباشد.
کاربری دیگر پمپ سیرکولاتور در سیستمهای سرمایشی چیلر و فن کویل میباشد. این پمپ ها بر اساس نوع مدل و جنس پروانه قابلیت سیرکوله (گردش) آب سردوگرم یا هر مایع دیگری را دارد.
جنس بدنه این پمپ ها معمولا از چدن و جنس پروانه آن باتوجهبه کاربرد از باکالیت، برنجی و استیل ساخته میشود.
نحوه کار
پمپ سیرکولاتور نوعی پمپ سانتریفیوژ (گریزازمرکز) میباشد که بهطورکلی از دو قسمت اصلی الکتروموتور (دینام) و مجموعه پروانه و آبراه تشکیل شده است. با روشن شدن الکتروموتور انرژی حرکتی از طریق شفت مستقیم و یا واسطه به پروانه منتقل میشود.
با حرکت پروانه، آب وارد پمپ شده و به دلیل حرکت پروانه هد و دبی آن افزایش پیدا میکند. نکته مهم در خصوص استفاده از پمپ سیرکولاتور این است که باید در یک سیکل بسته نصب شوند به همین دلیل برای افزایش فشار آب مصرفی به کار نمیروند.
برای افزایش فشار آب مصرفی باید از پمپ آب خانگی (پمپ تحتفشار) استفاده کنید.

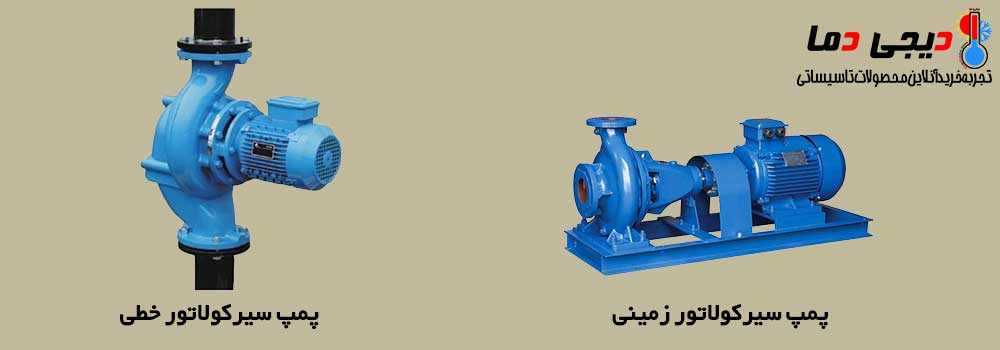

انواع مدل بر اساس نحوه قرارگیری پمپ
پمپ سیرکولاتور از نظر نحوه نصب و قرارگیری به دو صورت خطی و زمینی تقسیم میشوند که در ادامه به معرفی آنها میپردازیم.
- پمپ سیرکولاتور خطی
پمپ سیرکوله خطی به دلیل ابعاد و وزن مناسب بهصورت مستقیم بر روی لوله نصب میشوند. این پمپ ها بیشتر بهمنظور افزایش دبی (شدت جریان) آب استفاده شده و فشار (هد) آن را زیاد نمیکنند.
پمپ شوفاژ موتورخانه و پمپ پکیج از نمونههای پمپ سیرکوله خطی میباشند که در دو نوع واسطه دار و بدون واسطه (شفت مستقیم) تولید میشود.
- پمپ سیرکولاتور زمینی
پمپ سیرکوله زمینی از دینام بزرگتری استفاده میکند که قابلیت افزایش دبی بیشتری دارد. به همین دلیل برای استفاده در محیطهای بزرگ مانند مجتمعهای مسکونی و تجاری مناسب میباشد. به دلیل ابعاد بزرگ و وزن زیاد، این پمپ ها بر روی زمین و با کمک لرزهگیر نصب میشوند.
پمپ سیرکولاتور شوفاژ
یکی از کاربردهای مهم پمپ سیرکولاتور در منازل مسکونی دارای موتورخانه میباشد. پمپ برگشت شوفاژ وظیفه گردش آبگرم بین وسایل گرمایشی مانند رادیاتور و یا فن کویل ها و دیگ را دارد.

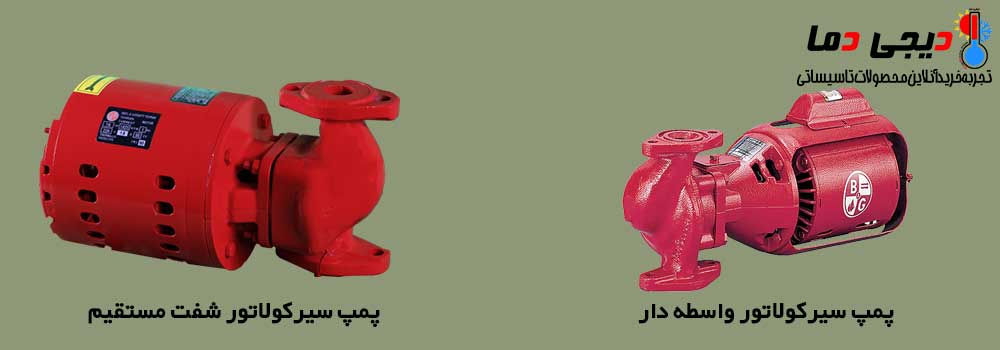

بر اساس متراژ واحدها و تعداد وسایل گرمکننده، مدل پمپ سیرکولاتور شوفاژ تعیین میشود. همانطور که اشاره شد این پمپ ها در دو نوع واسطه دار و شفت مستقیم (بدون واسطه) تولید میشود.
در پمپ سیرکولاتور شفت مستقیم انرژی حکتی ایجاد شده در الکتروموتور بهصورت مستقیم به پروانه منتقل میشود. این کار موجب کاهش ابعاد پمپ و قطعات متحرک در آن میشود ولی در صورت گریپاژ کردن پمپ احتمال خرابی الکتروموتور بالا میباشد.
پمپ سیرکولاتور واسطه دار از یک قطعه میانی به نام واسطه استفاده میکند. این قطعه در صورت بروز مشکل ارتباط دینام با پروانه را قطع میکند به همین دلیل احتمال خرابی الکتروموتور را تا حد زیادی کاهش میدهد.
پمپ سیرکولاتور پکیج
در پکیجهای زمینی و دیواری نیز بهمنظور انتقال آبگرم به رادیاتورها از پمپ سیرکولاتور استفاده میشود. این پمپ ها از ابعاد کوچکی برخوردارند و صدای کمی را نیز تولید میکنند، قابلیت تنظیم در سه دور مختلف از قابلیتهای این مدل از پمپ ها میشود.
نحوه انتخاب و تعین ظرفیت
برای انتخاب مدل پمپ سیرکولاتور باید میزان هد و دبی موردنیاز محیط محاسبه شود. این کار نیاز به انجام محاسبات پیچیده و استفاده از نرمافزارهای مهندسی دارد. جدول زیر بهصورت تقریبی مدل پمپ شوفاژ موردنیاز را مشخص میکند، جهت محاسبه دقیق با همکاران ما در ارتباط باشید.
مدل پمپ | حداکثر متراژ محیط | حداکثر تعداد طبقات |
S25 | 250 متر مربع | 2 طبقه |
HV | 700 متر مربع | 3 طبقه |
AA | 1500 متر مربع | 5 طبقه |
A6 | 1500 متر مربع | 6 طبقه |
A7 | 2000 متر مربع | 7 طبقه |
جهت دریافت مشاوره و قیمت انواع پمپ سیرکولاتور با همکاران ما در فروشگاه اینترنتی دیجی دما در ارتباط باشید.
نکات مهم در زمان خرید
در زمان خرید پمپ سیرکولاتور نکات زیر را در نظر داشته باشید تا بهترین مدل پمپ سیرکوله را انتخاب کنید.
- بررسی هد و دبی
بهمنظور کارکرد صحیح پمپ باید هد و دبی آن با شرایط ساختمان منطبق باشد. درصورتیکه هد یا دبی پمپ سیرکولاتور بیشتر از عدد موردنیاز باشد باعث سروصدا و یا احتمال ترکیدگی لولهها میشود. به همین صورت اگر کمتر از عدد موردنیاز باشد آب با سرعت و فشار مناسب به وسایل گرمایشی و سرمایشی نرسیده و راندمان آنها کاهش مییابد.
- انتخاب بر اساس نوع کارکرد
همانطور که اشاره شد پمپهای سیرکولاتور برای کاربریهای مختلفی تولید میشوند که هر یک در شرایط خاصی کار میکنند. میزان تحمل دما و نحوه اتصال به لوله (فلنچی یا رزوهای) نیز باید موردتوجه قرار گیرد. برای مثال پمپ برگشت شوفاژ باید قابلیت تحمل دما تا 130 درجه را داشته باشد که در زمان خرید باید به این نکته توجه کرد.
توصیههای مهم هنگام نصب
- اتصال در جهت صحیح و خروج هوا داخل لولهها
بر روی پمپ سیرکولاتور جهت حرکت آب مشخص شده است که باید بر اساس آن به لولهها متصل شود. همچنین وجود هوا داخل آب موجب آسیب به پروانه این پمپ ها شده و باید توسط پیچ تعبیه شده، هواگیری شوند.
- بازدید هفتگی و روغنکاری منظم
بهمنظور کاهش احتمال خرابی این پمپ ها بهخصوص پمپ سیرکوله شوفاژ بهتر است بهصورت دورهای بازدید و روغنکاری شود. نشتی آب و یا سروصدای غیرعادی نشانههایی از خرابی این پمپ ها میباشد که باید به آن توجه کرد.
