مبدل استخری ایمکس HE از سری مبدل‌های پوسته لوله (شل‌اند تیوب) می‌باشد که به منظور گرم کردن آب استخر یا جکوزی استفاده می‌شود. مبدل‌های این شرکت در چهار ظرفیت ۴۰.۶۰، ۷۵ و ۱۲۰ کیلووات تحت لیسانس ایمکس استرالیا و در چین تولید می‌شود.
پوسته و لوله مبدل ایمکس از جنس فولاد ضد زنگ با آلیاژ مخصوص (استنلس استیل ۳۱۶) می‌باشد که علاوه بر ضریب انتقال حرارت مناسب، در مقابل ضربه نیز مقاوم می‌باشد. به دلیل ضخامت ۱.۵ میلی متری بدنه این مبدل احتمال تشکیل رسوب، خوردگی و سوراخ شدگی در آن بسیار کمتر می‌باشد.
نحوه کار مبدل ایمکس

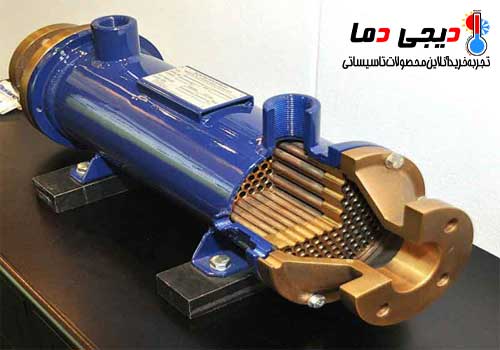

مبدل حرارتی ایمکس از یک محفظه استوانه‌ای شکل تشکیل شده است که داخل آن تعداد زیادی لوله عبور کرده است. آب گرم شده توسط پکیج زمینی یا دیگ موتورخانه به کمک پمپ با سرعت زیاد از داخل لوله‌ها حرکت کرده و با آب استخر که داخل محفظه قرار دارد تبادل حرارت می‌کند.
مهمترین مزیت استفاده از مبدل حرارتی استخر ایمکس‌عدم اختلاط آب گرم و سرد و انتقال حرارت به صورت غیر مستقیم می‌باشد. این کار باعث افزایش طول عمر دیگ موتورخانه یا پکیج زمینی و دیگر تجهیزات استفاده شده می‌شود و احتمال تشکیل رسوب و سوراخ شدگی را کمتر می‌کند.
جدول مشخصات مبدل ایمکس
به کمک جدول زیر ظرفیت‌های مختلف مبدل استخری ایمکس به همراه توان حرارتی، سایز ورود و خروج و ابعاد مبدل مشخص شده است.
| نام مدل | ظرفیت(کیلووات) | وزن(کیلوگرم) | (I/min)دبی آبگرم | (I/min)دبی آب سمت استخر | طول(mm) | قطر (mm) | ورودی و خروجی دیگ | ورودی و خروجی استخر |
|---|---|---|---|---|---|---|---|---|
| HE40 | 40 | 4 | 25 | 200 | 360 | 133 | l” | 1 1/2″ |
| HE60 | 60 | 5.2 | 30 | 250 | 480 | 133 | l” | 1 1/2″ |
| HE75 | 75 | 6.4 | 35 | 300 | 600 | 133 | l” | 2″ |
| HE120 | 120 | 10.9 | 50 | 360 | 1070 | 133 | 1 1/2″ | 2″ |
جهت دریافت مشاوره و قیمت انواع مبدل استخری در برند‌های مختلف با همکاران ما در فروشگاه اینترنتی دیجی دما در ارتباط باشید.
ویژگی‌های مبدل استخری ایمکس
جنس مبدل استخری ایمکس استیل می‌باشد که در مقایسه با مبدل‌های مسی مقاومت بالاتری داشته و با کلر موجود در آب استخر واکنش نمی‌دهد.
- جوش کاری با کیفیت
بدنه خارجی مبدل حرارتی ایمکس به صورت جوشکاری آب‌بندی می‌شود. کیفیت جوش‌ها در این مبدل با بالاترین کیفیت و دقت زیاد انجام می‌شود.
- لوله‌های بدون درز و فین دار
لوله‌های عبوری از داخل مبدل ایمکس به دلیل افزایش کیفیت و کاهش احتمال زنگ زدگی و سوراخ شدگی بدون درز و یک تکه می‌باشد. همچنین داخل لوله‌ها با دستگاه‌های مخصوص فین دار شده تا نرخ انتقال حرارت در آن بیشتر شود.
- قابلیت تحمل فشار بالا
فشار کاری مبدل حرارتی استخر ایمکس در سمت استخر ۱۰ بار و سمت دیگ ۵ بار می‌باشد که در زمان استفاده باید به آن توجه کرد. فشار‌های بالاتر منجر به آسیب به مبدل و احتمال ترکیدگی می‌شود.
- دارای بست و پایه
بست و پایه اتصال مبدل به زمین در این مبدل در بسته‌بندی آن موجود می‌باشد. جنس پایه و اتصال از استیل ضد زنگ می‌باشد.
