فن کویل سقفی ساراول در دو مدل کلی روکار و توکار طراحی و ساخته می شوند. فن کویل سقفی روکار از نظر ظاهری مانند فن کویل زمینی می باشند که به صورت خوابیده بر روی سقف نصب می شود. این مدل برای محیط هایی که از قبل مکانی برای نصب فن کویل در سقف تعبیه نشده باشند مناسب می باشد.
فن کویل سقفی توکار ساراول نوع دیگری از فن کویل سقفی می باشد که داخل سقف کاذب نصب شده و از بیرون مشخص نمی باشد. این مدل به دلیل قرار گرفتن در سقف دارای صدای کمتری می باشند.
نحوه کار فن کویل
فن کویل سقفی ساراول دارای فیلتر هوا، الکتروموتور (دینام)، فن، کویل و تجهیزات کنترلی می باشد. پس از روشن شدن فن کویل هوا پس از عبور از فیلتر آلومینیومی از کویل (مبدل حرارتی) عبور کرده و دمای آن تغییر می کند و از طریق محفظه خروجی وارد محیط می شود.
در داخل کویل که شبکه ای از لوله مسی و فین های آلومینیومی می باشد، آب گرم و سرد که توسط موتورخانه و چیلر آماده شده است جریان دارد. کیفیت کویل حرارتی در عملکرد کلی فن کویل تاثیر زیادی دارد که در فن کویل سقفی ساراول از کویل سه ردیفه با ضخامت لوله مسی 3/8 اینچ استفاده شده است.
انواع فن کویل سقفی
همانطور که اشاره شد شرکت ساراول دو مدل کلی فن کویل سقفی تولید می کند که در ادامه به معرفی آن می پردازیم

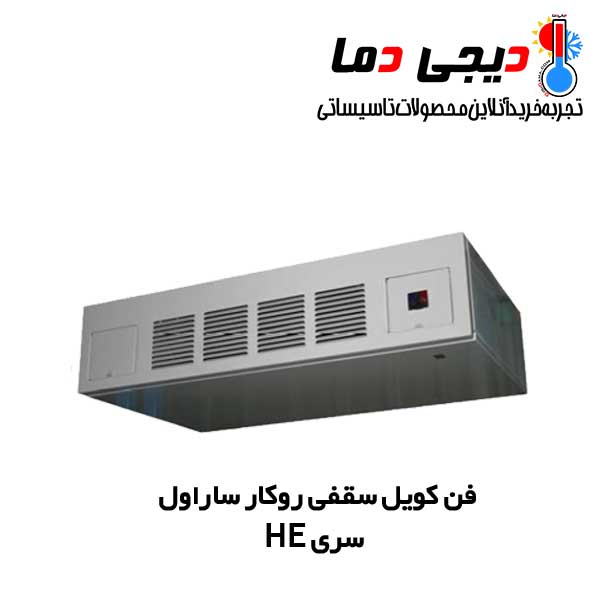

- فن کویل سقفی روکار مدل HE
فن کویل سقفی روکار ساراول تمامی اجزاء یک فن کویل کامل مانند بدنه مقاوم در برابر زنگ زدگی، سینی درین و فیلتر هوا را دارد
- فن کویل سقفی توکار مدل HC

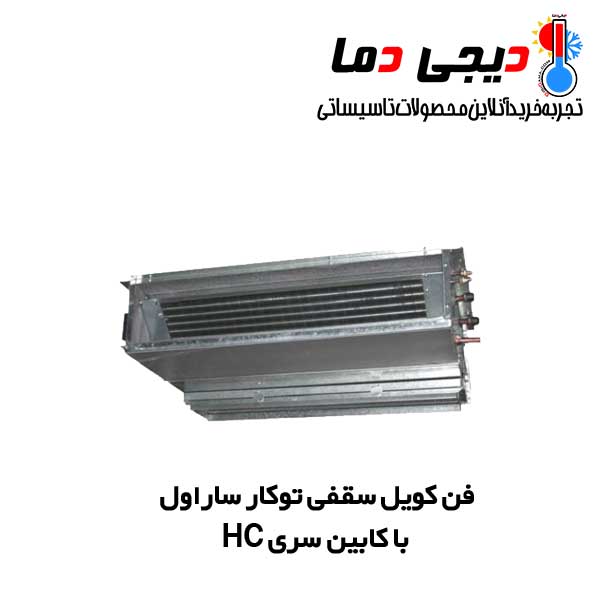

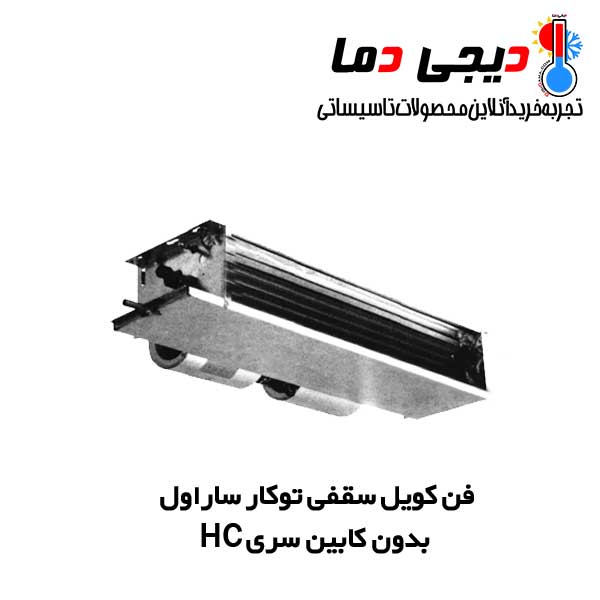

فن کویل سقفی توکار در دو مدل با کابین و بدون کابین ساخته می شود، این مدل ها در داخل سقف کاذب نصب می شود. فن کویل سقفی بدون کابین ساراول نیز برای استفاده در محیط هایی که ارتفاع سقف آن کم می باشد مناسب می باشد.
نحوه انتخاب
برای انتخاب مدل و ظرفیت فن کویل زمینی ساراول باید به نکات زیادی توجه کرد مانند متراژ محیط، ارتفاع سقف، میزان اتلاف حرارت و پارامتر های مهم دیگر که نیاز به محاسبات مهندسی پیچیده ای دارد. به منظور سهولت انتخاب می توان از جدول زیر به صورت تقریبی ظرفیت فن کویل مورد نظر خود را پیدا کرد.
متراژ حدودی | ظرفیت فن کوئل |
12 متر مربع | 200 CFM |
20 متر مربع | 300 CFM |
28 متر مربع | 400 CFM |
40 متر مربع | 600 CFM |
56 متر مربع | 800 CFM |
70 متر مربع | 1000 CFM |
80 متر مربع | 1200 CFM |
جهت دریافت مشاوره و دریافت قیمت فن کویل در نوع و ظرفیت های مختلف با همکاران ما در فروشگاه اینترنتی دیجی دما در ارتباط باشید.
ویژگی های فن کویل زمینی ساراول
محصولات این شرکت به دلیل استفاده از ورق با ضخامت 1.25 میلیمتر در بدنه خود از استحکام بالایی برخوردار می باشد. بدنه فن کویل به کمک پوشش رنگ کوره ای در مقابل زنگ زدگی مقاوم می شود که در طول عمر فن کویل زمینی ساراول تاثیر زیادی دارد.
- استفاده از لوله مسی باکیفیت و ضخامت 3/8 اینچ
- کویل سه ردیفه با فین های آلومینیومی
- استفاده از الکتروموتور سه سرعته
- مجهز به رله حرارتی به منظور کنترل افزایش دما
- کار با صدای کم در زمان استفاده از سرعت بالا
- سینی درین گالوانیزه و مقاوم در برابر خوردگی
- مجهز به فیلتر قابل شستشو
